Диод можно проверить стрелочным тестером, цифровым тестером и можно сделать очень удобную схему для проверки лампочкой

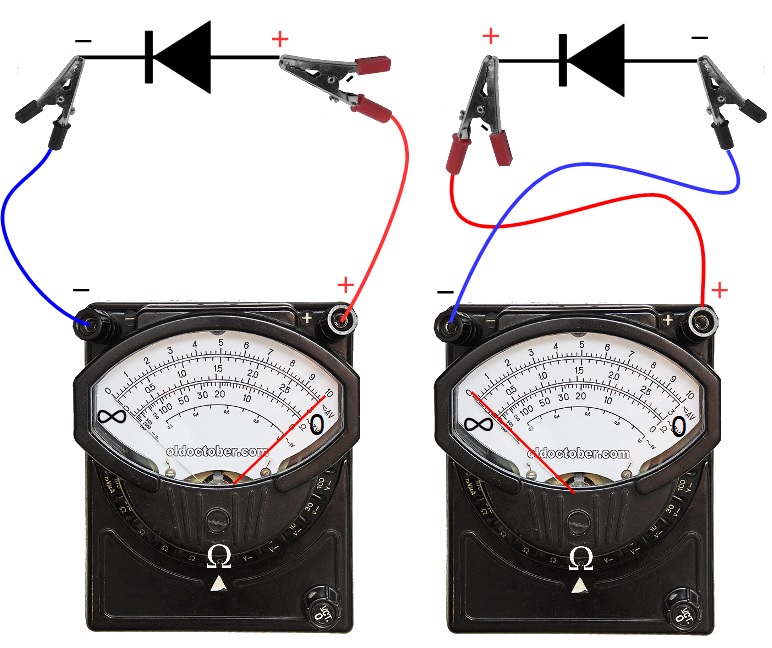

Проверка диода стрелочным тестером
В стрелочном тестере всегда есть режим измерения сопротивления (омметр). Для проверки диода нам не важно какое сопротивление показывает омметр, важно только большое оно или маленькое., поэтому нам важно куда отклоняется стрелка в соторну нуля или в строну бесконечности. Как вообще проверяется диод см. в предыдущей статье.
Все просто. Прибор включаем в положение "Омметр". Подсоединяем к диоду, если в одну строну стрелка отклоняется к бесконечности, а в другую строну к нулю, то диод исправен. Если любом случае стреска отклоняется к нулю - диод пробит, а если к бесконечности, то оборван.

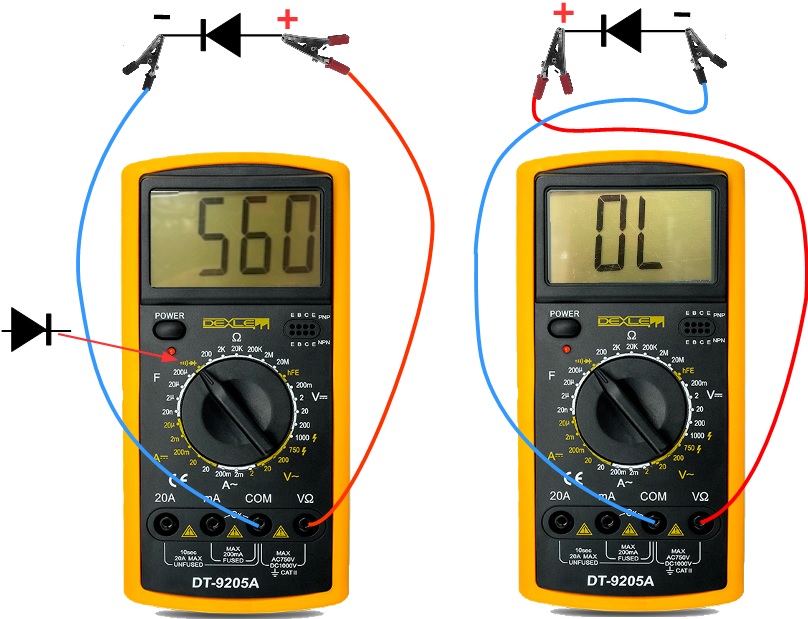

Проверка диода цифровым тестером
Сейчас более распространены цифровые тестеры. Такие тестеры тоже имеют режим омметра, но проверить диод цифровым тестером в режиме омметра не получается. Поэтому в цифровом тестере сделан специальный режим проверки диодов. Он на шкале режимов так и обозначен значком "диод"
Переключаем в этот режим и измеряем диод. В одну строну он показывает значение 0L или I в зависимости от типа тестера, это значит что сопротивление бесконечно большое, а в другую строну показывает три цифры, примерно от 300 до 800, это величина прямого падения напряжения, при котором диод надежно открывается. Если показания именно такие, то диод исправен.
Проверка диода лампочкой
Если вам по роду занятий часто приходится проверять диоды или диодные мосты, то есть смысл смастерить несложную схему для проверки диодов переменным током.
Схема найдена в интернете, слава автору! Очень удобно, быстро надежно и главное, что диод проверяется под нагрузкой, то есть, в режиме реального прямого тока.

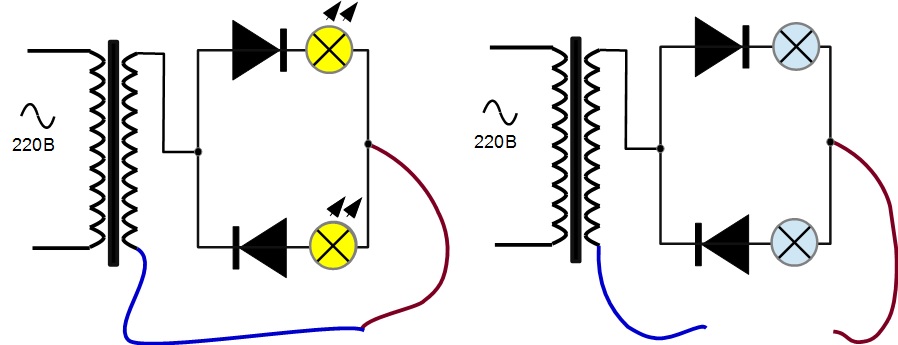

Схема подключается к трансформатору, на выходе переменное напряжение, например 12 вольт. Измерительные провода подключаем по этой схеме. Если их замкнуть, то обе лапочки горят. Одна горит в положительные полуволны, через верхний диод, а вторая в отрицательные полуволны через нижний диод. Если измерительные провода разомкнуть, то обе лампочки погаснут.

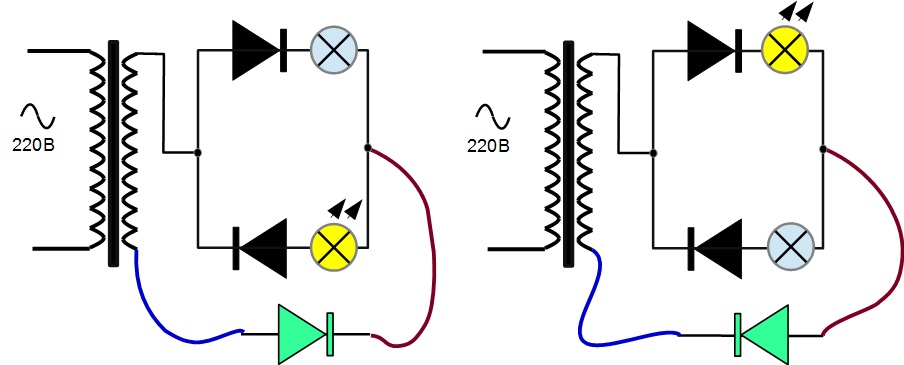

Теперь вставим проверяемый диод (зеленый). В одном направлении горит нижняя лампочка, в другом верхняя. Так ведет себя исправный диод. В чем удобство? Совершенно не важно как мы подключаем диод, если горит одна из двух лампочек, то диод исправен. Если горят обе лампочки, то диод пробит, если не горит ни одна, то диод в обрыве.
При всех других способах проверки диод надо подключать дважды - так и так, а в такой схема достаточно одного подключения и сразу ясно, исправен диод или нет. Поэтому при частой проверке диодных мостов такая схема очень удобна.
